طقم ختم أسطوانة دلو كوماتسو 707-98-15780 7079815780 لمجموعة ختم أسطوانة دلو PC45MR-5 PC45MR-5

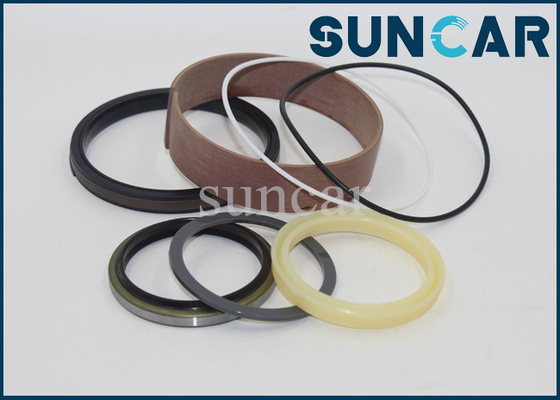

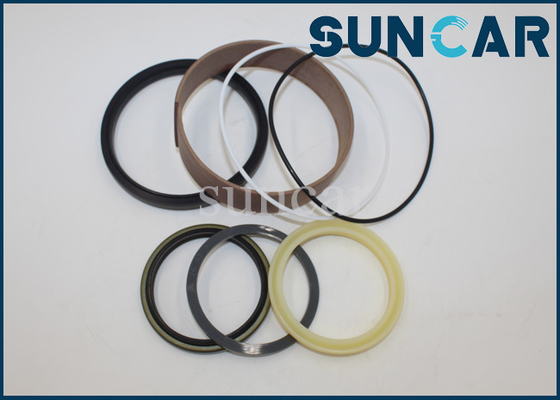

عرض المنتج:

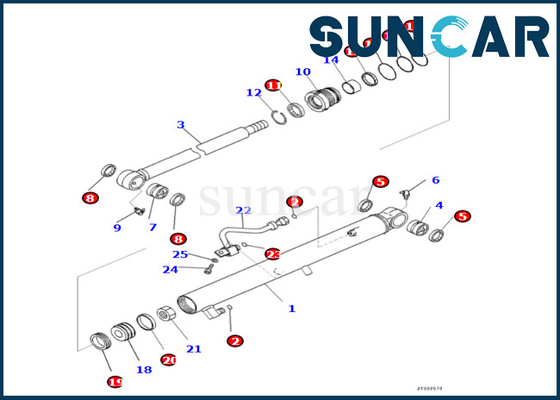

الجزء ذو الصلة:

التعليمات:
1. ماذا أفعل إذا كنت أعرف فقط طراز الحفار ولكن لا يمكنني توفير رقم الحفار وطرازه؟
ج: إذا أمكن ، يمكنك أن ترسل لنا صورًا للمنتجات القديمة أو لوحات الأسماء أو الأحجام كمرجع.

2. كيفية دفع ثمن النظام؟

ج: يمكننا تلقي الدفع عن طريق T / T ، ويسترن يونيون ، باي بال ، والتحويل المصرفي.

3. متى سأستلم الطلب بعد تقديم الطلب؟

ج: بعد تأكيد الدفع الخاص بك ، سوف نرسل البضائع في غضون 3 أيام ؛إذا لم يكن هناك مخزون ، فسنبلغك قبل تقديم الطلب.

4. ماذا أفعل إذا كانت هناك مشكلة بالمنتج؟
ج: أولاً وقبل كل شيء ، لدي ثقة في جودة منتجاتنا ، إذا وجدت شيئًا خاطئًا حقًا ، فيرجى تزويدنا بالصور وسنتحقق من ذلك.

5. ما هو منتجك الرئيسي؟
ج: نحن متخصصون في إنتاج حلقات O ، والحلقات الترددية ، وأختام الزيت ، وأختام المكبس ، وأختام قضيب المكبس ، والأختام الهيدروليكية الأخرى وكذلك مجموعات الختم الهيدروليكية ، مثل مجموعات ختم أسطوانة ذراع / ذراع / دلو ، وختم مفصل مركزي أطقم ، أطقم أختام المضخات الهيدروليكية ، مجموعات ختم محرك السفر ، مجموعات ختم المحرك المتأرجح ، مجموعات ختم ناقل الحركة ، مجموعات ختم صمام التحكم ، أختام الزيت ، الأختام العائمة ، إلخ.

تأثير الضغوط المتوسطة المختلفة ونسب الضغط المسبق على السدادات:

توزيع الإجهاد Vons Mises للختم عند ضغوط متوسطة مختلفة.يمكن أن نرى من النتائج أنه مع استمرار زيادة الضغط المتوسط ​​، يتم ضغط جزء الختم في الفجوة ، ويتحرك الحد الأقصى أيضًا من المنطقة الوسطى إلى اليمين ، وأخيراً عند الزاوية.عند الوصول إلى القيمة القصوى ، غالبًا ما يكون جزء التلامس بين الختم وزاوية أخدود الختم هو الجزء الذي يتضرر فيه ختم الحلقة O بسبب القص.

لذلك ، عندما يكون ضغط العمل للوسط مرتفعًا ، من الضروري اختيار مادة ذات صلابة أعلى أو وضع حلقة احتجاز على جانب الضغط المنخفض من الختم لمنع الضغط على الختم ، وإطالة عمر الختم ، وتقليل احتمال فشل الختم.

عندما يتم تجميع الحلقة O بالتداخل ، فإنها تضغط مع الفلنجات العلوية والسفلية ، مما يؤدي إلى إزاحة ضغط شعاعي ، ويوجد ضغط تلامس على سطح التلامس.عندما يتجاوز إجهاد التلامس الضغط المتوسط ​​، فإنه سيمنع السائل من التدفق إلى الجانب الآخر ، وبالتالي يتحقق الختم.

لذلك ، يعكس حجم إجهاد التلامس قدرة الختم على الختم ، والشرط الضروري لضمان الإغلاق الفعال للختم هو أن أقصى ضغط للتلامس على واجهة الختم أكبر من أو يساوي الضغط المتوسط.

من منحنيات توزيع إجهاد التلامس لسطح التلامس بين الحافة العلوية والحلقة O تحت نسب ضغط ما قبل مختلفة ، يمكن ملاحظة أن ضغط التلامس على سطح التلامس يُظهر توزيعًا مكافئًا ، ويصل إجهاد التلامس إلى الحد الأقصى القيمة عند نقطة منتصف طول التلامس ، ثم ينخفض ​​الضغط تدريجيًا من كلا جانبي نقطة الذروة ، وهو ما يشبه قانون التوزيع لمنحنى التلامس هيرتز الشهير.مع زيادة الضغط المسبق للختم ، يزداد إجهاد التلامس وطول التلامس بشكل مستمر.

في منحنى الحد الأقصى من إجهاد التلامس تحت ضغط مسبق مختلف ، يمكن ملاحظة أن أقصى ضغط للتلامس على سطح التلامس يزداد خطيًا تقريبًا مع زيادة معدل الضغط المسبق للختم ، ولكن معدل الضغط كبير جدًا صنع الختم من المفيد تعزيز تأثير الختم ، لكن معدل الضغط الكبير جدًا سوف يتسبب في تشوه كبير متبقي في الختم ، مما يؤدي إلى استرخاء الضغط ، مما يؤدي إلى التسرب.

لذلك ، في ظل شرط ضمان الختم الفعال ، يجب اختيار كمية مناسبة من الضغط المسبق قدر الإمكان لضمان عمر خدمة الختم.
